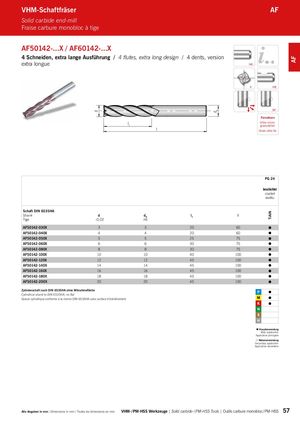

d dA TiAlN AF l VHM-Schaftfräser AF Solid carbide end-mill Fraise carbure monobloc à tige AF50142-...X / AF60142-...X 4 Schneiden, extra lange Ausführung / 4 flutes, extra long design / 4 dents, version extra longue HA 63 – 72 4 HB 30° Feinstkorn l1 Ultra microgranulation Grain ultra fin PG 24 beschichtet coated revêtu Schaft DIN 6535HA Shank d dA l1 l Tige -0,03 h6 AF50142-030X 3 3 20 60  AF50142-040X 4 4 20 60  AF50142-050X 5 5 25 75  AF50142-060X 6 6 30 75  AF50142-080X 8 8 30 75  AF50142-100X 10 10 40 100  AF50142-120X 12 12 45 100  AF50142-140X 14 14 45 100  AF50142-160X 16 16 45 100  AF50142-180X 18 18 45 100  AF50142-200X 20 20 45 100  Zylinderschaft nach DIN 6535HA ohne Mitnahmefläche  Cylindrical shank to DIN 6535HA, no flat Queue cylindrique conforme à la norme DIN 6535HA sans surface d’entraînement    Hauptanwendung Main application Application principale  Nebenanwendung Secondary application Application secondaire Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 57
