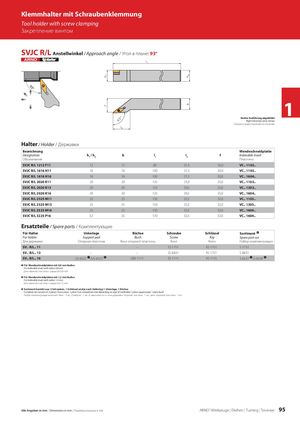

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SVJC R/L Anstellwinkel / Approach angle / Угол в плане: 93° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SVJC R/L 1212 F11 12 12 80 21,5 16,0 VC.. 1103.. SVJC R/L 1616 H11 16 16 100 21,5 20,0 VC.. 1103.. SVJC R/L 1616 H16 16 16 100 21,5 20,0 VC.. 1604.. SVJC R/L 2020 K11 20 20 125 23,0 25,0 VC.. 1103.. SVJC R/L 2020 K13 20 20 125 29,5 25,0 VC.. 1303.. SVJC R/L 2020 K16 20 20 125 29,5 25,0 VC.. 1604.. SVJC R/L 2525 M11 25 25 150 25,5 32,0 VC.. 1103.. SVJC R/L 2525 M13 25 25 150 25,5 32,0 VC.. 1303.. SVJC R/L 2525 M16 25 25 150 32,5 32,0 VC.. 1604.. SVJC R/L 3225 P16 32 25 170 32,5 32,0 VC.. 1604.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SV.. R/L.. 11 – – SS 1751 KS 1751 S 1751 SV.. R/L.. 13 – – SS 8831 KS 1751 S 8831 SV.. R/L.. 16 US 6522 Ê/US 6523 Ë GBS 1111 SS 1111 KS 1115 S 6527 Ê/S 6528 Ë Ê Für Wendeschneidplatten mit 0,8 mm Radius For indexable insert with radius 0.8 mm Для сменной пластины с радиусом 0,8 mm Ë Für Wendeschneidplatten mit 1,2 mm Radius For indexable insert with radius 1.2 mm Для сменной пластины с радиусом 1,2 mm Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 95
