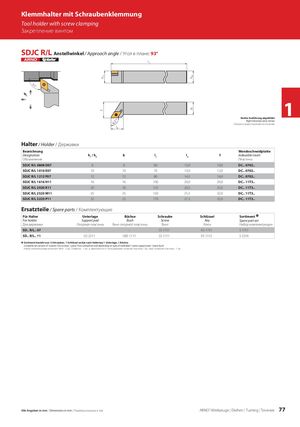

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 77

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SDJC R/L Anstellwinkel / Approach angle / Угол в плане: 93° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SDJC R/L 0808 D07 8 8 60 13,0 10,0 DC.. 0702.. SDJC R/L 1010 E07 10 10 70 13,0 12,0 DC.. 0702.. SDJC R/L 1212 F07 12 12 80 14,5 16,0 DC.. 0702.. SDJC R/L 1616 H11 16 16 100 20,0 20,0 DC.. 11T3.. SDJC R/L 2020 K11 20 20 125 20,5 25,0 DC.. 11T3.. SDJC R/L 2525 M11 25 25 150 21,5 32,0 DC.. 11T3.. SDJC R/L 3225 P11 32 25 170 21,5 32,0 DC.. 11T3.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SD.. R/L.. 07 – – SS 1751 KS 1751 S 1751 SD.. R/L.. 11 US 2311 GBS 1111 SS 1111 KS 1115 S 2316 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина 1 шт., винт опорной пластины - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 77
