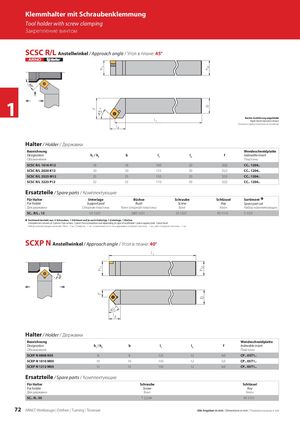

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 72

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SCSC R/L Anstellwinkel / Approach angle / Угол в плане: 45° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SCSC R/L 1616 H12 16 16 100 20 20,0 CC.. 1204.. SCSC R/L 2020 K12 20 20 125 20 25,0 CC.. 1204.. SCSC R/L 2525 M12 25 25 150 20 32,0 CC.. 1204.. SCSC R/L 3225 P12 32 25 170 20 32,0 CC.. 1204.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SC.. R/L.. 12 US 1221 GBS 1221 SS 1221 KS 1115 S 1221 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. SCXP N Anstellwinkel / Approach angle / Угол в плане: 40° Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SCXP N 0808 K05 8 8 125 12 4,0 CP.. 05T1.. SCXP N 1010 M05 10 10 150 12 5,0 CP.. 05T1.. SCXP N 1212 M05 12 12 150 12 6,0 CP.. 05T1.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SC.. N.. 05 T 2,2.04 KS 5151 72 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
