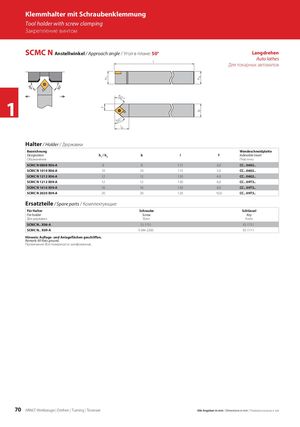

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 70

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SCMC N Anstellwinkel / Approach angle / Угол в плане: 50° Langdrehen Auto lathes Для токарных автоматов 1 Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l f Indexable insert Обозначение Пластины SCMC N 0808 X06-A 8 8 115 4,0 CC.. 0602.. SCMC N 1010 X06-A 10 10 115 5,0 CC.. 0602.. SCMC N 1212 X06-A 12 12 130 6,0 CC.. 0602.. SCMC N 1212 X09-A 12 12 130 6,0 CC.. 09T3.. SCMC N 1616 X09-A 16 16 130 8,0 CC.. 09T3.. SCMC N 2020 X09-A 20 20 120 10,0 CC.. 09T3.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SCMC N.. X06-A SS 1751 KS 1751 SCMC N.. X09-A V-M4-2200 KS 1111 Hinweis: Auflage- und Anlageflächen geschliffen. Remark: All flats ground. Примечание: Все поверхности шлифованные. 70 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
