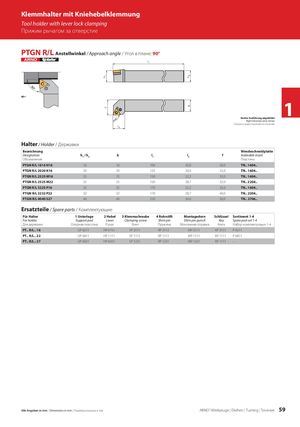

Klemmhalter mit Kniehebelklemmung Tool holder with lever lock clamping Прижим рычагом за отверстие PTGN R/L Anstellwinkel / Approach angle / Угол в плане: 90° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины PTGN R/L 1616 H16 16 16 100 20,0 20,0 TN.. 1604.. PTGN R/L 2020 K16 20 20 125 20,0 25,0 TN.. 1604.. PTGN R/L 2525 M16 25 25 150 22,2 32,0 TN.. 1604.. PTGN R/L 2525 M22 25 25 150 28,7 32,0 TN.. 2204.. PTGN R/L 3225 P16 32 25 170 22,2 32,0 TN.. 1604.. PTGN R/L 3232 P22 32 32 170 28,7 40,0 TN.. 2204.. PTGN R/L 4040 S27 40 40 250 34,0 50,0 TN.. 2706.. Ersatzteile / Spare parts / Комплектующие Für Halter 1 Unterlage 2 Hebel 3 Klemmschraube 4 Rohrstift Montagedorn Schlüssel Sortiment 1-4 For holder Support pad Lever Clamping screw Shim pin Shim pin punch Key Spare part set 1-4 Для державки Опорная пластина Рычаг Винт Пружина Монтажная оправка Ключ Набор комплектующих 1-4 PT.. R/L.. 16 UP 6211 HP 4751 SP 3111 RP 3112 MP 3111 KP 3111 P 6211 PT.. R/L.. 22 UP 6811 HP 1111 SP 1111 RP 1111 MP 1111 KP 1111 P 6811 PT.. R/L.. 27 UP 6921 HP 6921 SP 1221 RP 1221 MP 1221 KP 1111 – Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 59
