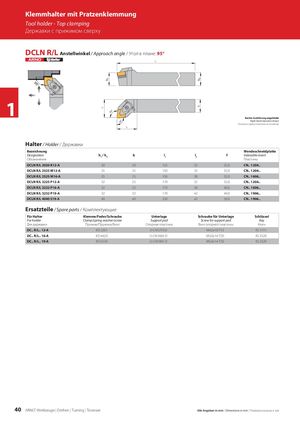

Klemmhalter mit Pratzenklemmung Tool holder - Top clamping Державки с прижимом сверху DCLN R/L Anstellwinkel / Approach angle / Угол в плане: 95° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины DCLN R/L 2020 K12-A 20 20 125 32 25,0 CN.. 1204.. DCLN R/L 2525 M12-A 25 25 150 32 32,0 CN.. 1204.. DCLN R/L 2525 M16-A 25 25 150 38 32,0 CN.. 1606.. DCLN R/L 3225 P12-A 32 25 170 32 32,0 CN.. 1204.. DCLN R/L 3232 P16-A 32 32 170 36 40,0 CN.. 1606.. DCLN R/L 3232 P19-A 32 32 170 42 40,0 CN.. 1906.. DCLN R/L 4040 S19-A 40 40 250 42 50,0 CN.. 1906.. Ersatzteile / Spare parts / Комплектующие Für Halter Klemme/Feder/Schraube Unterlage Schraube für Unterlage Schlüssel For holder Clamp/spring washer/screw Support pad Screw for support pad Key Для державки Прижим/Пружина/Винт Опорная пластина Винт опорной пластины Ключ DC.. R/L.. 12-A KD 2201 U-CN12T3-D M4,5x10-T15 KS 1111 DC.. R/L.. 16-A KD 4420 U-CN1604-D M5,0x14-T20 KS 2520 DC.. R/L.. 19-A KD 5530 U-CN1905-D M5,0x14-T20 KS 2520 40 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
