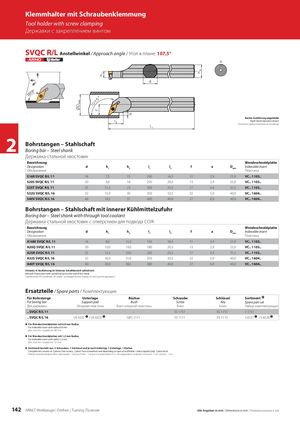

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 142

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SVQC R/L Anstellwinkel / Approach angle / Угол в плане: 107,5° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f a Dmin Indexable insert Обозначение Пластины S16R SVQC R/L 11 16 7,5 15 200 16,5 11 2,9 21,0 VC.. 1103.. S20S SVQC R/L 11 20 9,0 18 250 20,5 13 2,9 25,0 VC.. 1103.. S25T SVQC R/L 11 25 11,5 23 300 25,5 17 4,4 31,5 VC.. 1103.. S32U SVQC R/L 16 32 15,0 30 350 33,5 22 5,9 40,0 VC.. 1604.. S40V SVQC R/L 16 40 18,5 37 400 40,0 27 6,9 49,0 VC.. 1604.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h h l l f a D Indexable insert 1 2 1 2 min Обозначение Пластины A16M SVQC R/L 11 16 8,0 15,5 150 16,5 11 2,9 21,0 VC.. 1103.. A20Q SVQC R/L 11 20 10,0 19,0 180 20,5 13 2,9 25,0 VC.. 1103.. A25R SVQC R/L 11 25 12,5 24,0 200 25,5 17 4,3 31,5 VC.. 1103.. A32S SVQC R/L 16 32 16,0 31,0 250 33,5 22 5,9 40,0 VC.. 1604.. A40T SVQC R/L 16 40 20,0 38,5 300 40,0 27 6,9 49,0 VC.. 1604.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Ersatzteile / Spare parts / Комплектующие Für Bohrstange Unterlage Büchse Schraube Schlüssel Sortiment Í For boring bar Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих .. SVQC R/L 11 – – SS 1751 KS 1751 S 1751 .. SVQC R/L 16 US 6522 Ê / US 6523 Ë GBS 1111 SS 1111 KS 1115 S 6527 Ê / S 6528 Ë Ê Für Wendeschneidplatten mit 0,8 mm Radius For indexable insert with radius 0.8 mm Для пластин с радиусом 0,8 mm Ë Für Wendeschneidplatten mit 1,2 mm Radius For indexable insert with radius 1.2 mm Для пластин с радиусом 1,2 mm Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт. 142 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
