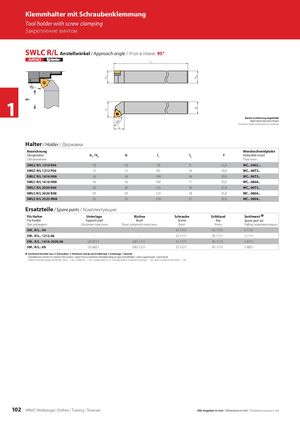

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SWLC R/L Anstellwinkel / Approach angle / Угол в плане: 95° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SWLC R/L 1010 E04 10 10 70 9 12,0 WC.. 0402... SWLC R/L 1212 F06 12 12 80 14 16,0 WC.. 06T3.. SWLC R/L 1616 H06 16 16 100 16 20,0 WC.. 06T3.. SWLC R/L 1616 H08 16 16 100 17 20,0 WC.. 0804.. SWLC R/L 2020 K06 20 20 125 16 25,0 WC.. 06T3.. SWLC R/L 2020 K08 20 20 125 18 25,0 WC.. 0804.. SWLC R/L 2525 M08 25 25 150 21 32,0 WC.. 0804.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SW.. R/L.. 04 – – SS 1751 KS 1751 S 1751 SW.. R/L.. 1212.06 – – SS 1111 KS 1111 S 1111 SW.. R/L.. 1616-2020.06 US 8711 GBS 1111 SS 1111 KS 1115 S 8711 SW.. R/L.. 08 US 8821 GBS 1221 SS 1221 KS 1115 S 8821 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт . 102 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
