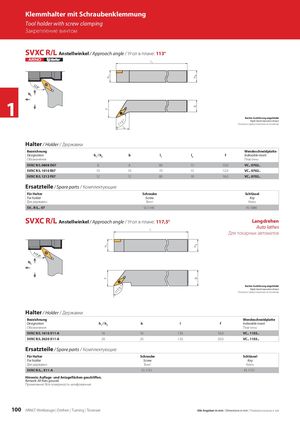

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SVXC R/L Anstellwinkel / Approach angle / Угол в плане: 113° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SVXC R/L 0808 D07 8 8 60 15 10,0 VC.. 0702.. SVXC R/L 1010 E07 10 10 70 15 12,0 VC.. 0702.. SVXC R/L 1212 F07 12 12 80 18 16,0 VC.. 0702.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SV.. R/L.. 07 SS 5140 KS 1886 SVXC R/L Anstellwinkel / Approach angle / Угол в плане: 117,5° Langdrehen Auto lathes Для токарных автоматов Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l f Indexable insert Обозначение Пластины SVXC R/L 1616 X11-A 16 16 130 16,0 VC.. 1103.. SVXC R/L 2020 X11-A 20 20 120 20,0 VC.. 1103.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SVXC R/L.. X11-A SS 1751 KS 1751 Hinweis: Auflage- und Anlageflächen geschliffen. Remark: All flats ground. Примечание: Все поверхности шлифованные. 100 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
