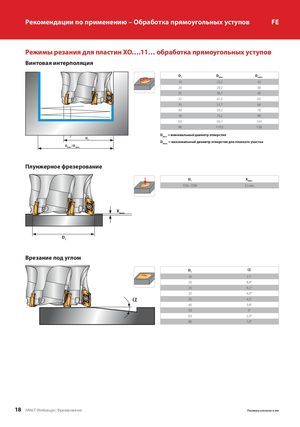

Рекомендации по применению – Обработка прямоугольных уступов FE Режимы резания для пластин XO….11… обработка прямоугольных уступов Винтовая интерполяция D1 Dмин. Dмакс. 16 23,2 30 20 29,2 38 25 36,7 48 32 47,2 62 35 51,7 68 40 59,2 78 50 74,2 98 63 93,7 124 80 119,2 158 D = минимальный диаметр отверстия D мин. 1 Dмакс. = максимальный диаметр отверстия для плоского участка D /D мин. макс. Плунжерное фрезерование D1 Xмакс. D16 – D80 2,5 мм Xмакс. D 1 Врезание под углом D α 1 16 11° 20 8,4° 25 6,5° α 3235 4,9°4,5° 40 3,8° 50 3° 63 2,3° 80 1,8° 18 ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм
